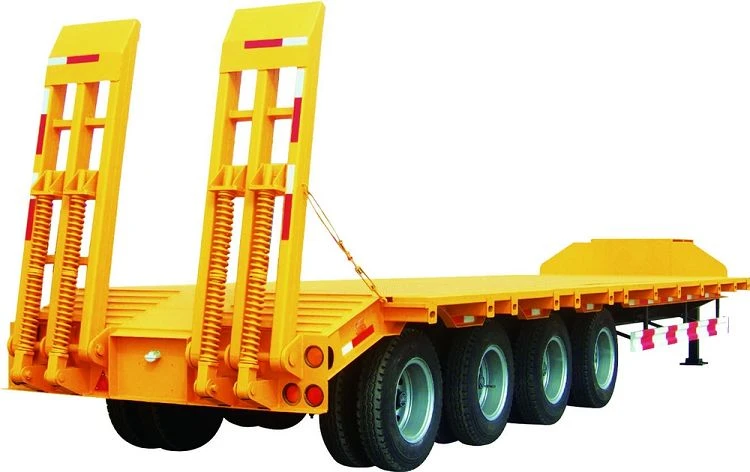

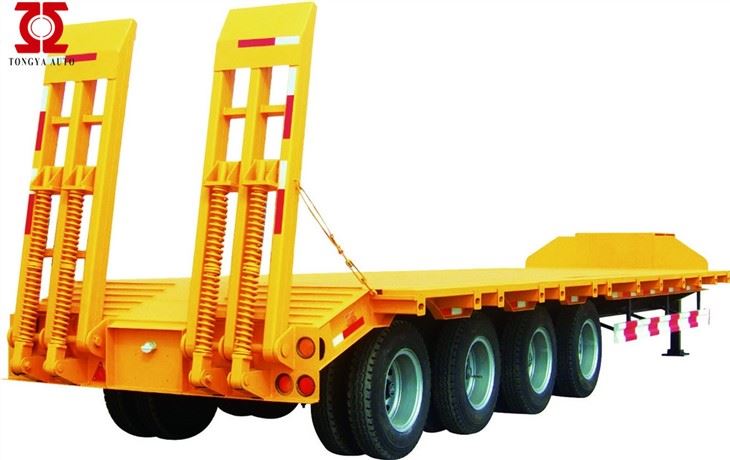

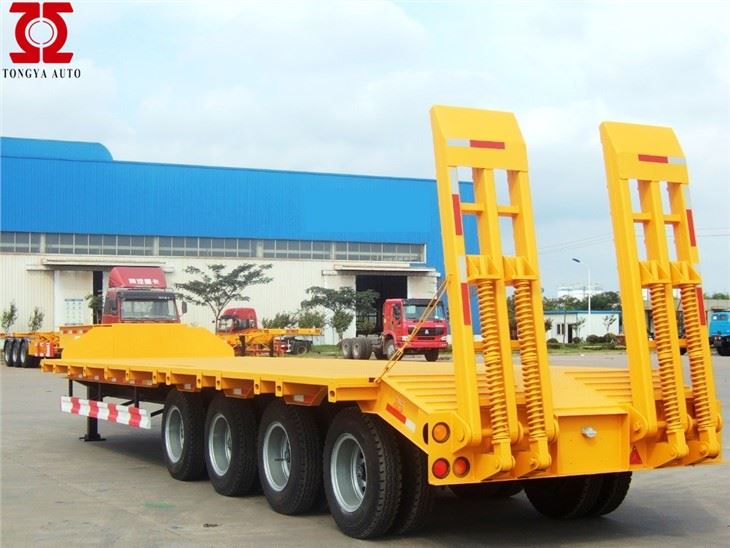

4 assen dieplader oplegger

1, op zwaar werk berekend ontwerp voor draaggraafwerktuig, lader, bulldozer en andere zware machines;
2, 60-70T laadvermogen, maat:15*3m, 1.33m laaddekhoogte
3, Maatwerk is acceptabel voor grootte, laadvermogen en stijl
4, China toonaangevende fabrikant van opleggers sinds 1982, exportactiviteiten starten vanaf 2006;
5, met meer dan 400 lassers om levering op tijd ervoor te zorgen;

Aanvraag sturen

product Introductie

1(001)

Model:		CTY9401TDP3N
Gewicht:	Tarra Gewicht	13T
	Laadcapaciteit	70 T
	Totale gewicht	83 T
Dimensies:	Buitenafmeting	1500030002950 mm (De uiteindelijke afmetingen zijn afhankelijk van de definitieve ontwerptekeningen)
Kader:	Ontwerp/lastechniek	Heavy duty en extra duurzaamheid ontworpen; lassen door automatische Submerged-Arc-processen.
	Hoofdstraal	Kiezen voor Q345B-staal met hoge weerstand, 520 mm diep gelaste I-profiel hoofdliggers Top Flens dikte 20mm, breedte 140mm; Bodemflensdikte 25 mm, breedte 140 mm. Middelste Flensdikte 12mm;
	Dwarsbalk	Zwaar speciaal U-staal
	Zijbalk	250 mm hoge I-straal
	Vloer	Traanplaat met een dikte van 5 mm
	Achterladder (hellingen)	Tweedelige verenstalen ladder, (Q345B staal)
OEM-onderdelen:	As	4 *13T-capaciteit, FUWA-merk (Chinees beste merk)
	Koning Pin	2.00''/3.5'' boutbout, merk JOST
	Oponthoud	Heavy duty onderbouw ophanging met equalizers, Amerikaans ontwerp (type met hoge weerstand)
	Stalen veer	10st bladveer, 13 mm dikte, 90 mm breedte;
	Landingspoten	Merk JOST, handmatige bediening landingspoten met zandschoen
	Bandenspecificaties	10.00R20, Triangle-merk (Chinees beroemd merk)
	Rand	7.5 (Chinees beroemd merk)
	Aantal wiel	17 stuks (inclusief een reservewiel)
	Remsysteem	WABCO relaisklep; Zes dubbele en twee enkele remcilinders; Twee eenheden van ISO-standaard koperachtige luchtconnector.
	ABS-systeem	Zonder (Kan vrij worden gekozen, 450 USD/set)
	Elektrisch:	Eén eenheid van 24V 7-pin ISO 1185-aansluiting; LED lichten
Diversen:	Schilderen	kleur geadviseerd door klant:
	Markering	Standaard
	Zijbescherming	Standaard
	Reservewieldragers	Twee set zware reservewieldragers
	Gereedschapskist	Een stuk (1. 00. 50. 5m), onder de zwanenhals (met 1 bandensleutel, 1 zuigerhuls en 1 startstang)
Opmerking: alle niet genoemde details zullen worden ontworpen als de definitieve bevestiging met de klant

4-assige oplegger met laag bed is een op zwaar werk berekend aanhangwagenontwerp, we kiezen voor 4 assen in plaats van standaard 3 assen om meer laadvermogen toe te voegen, vooral voor de machines met een zeer zwaar gewicht.

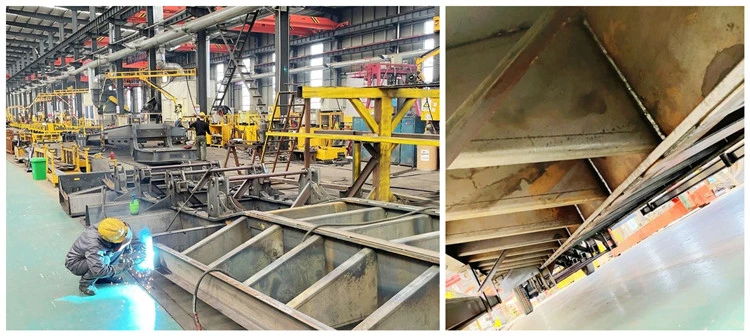

Onze ingenieurs zullen het chassis van het grootlicht van de trailer ontwerpen, afhankelijk van het laadvermogen dat door de eindgebruiker is geleverd, we kiezen Q345B staal met hoge treksterkte in een dikkere dikte met automatische ondergedompelde booglasprocessen, om ervoor te zorgen dat de 4-assige oplegger met een sterk laaddek.

initpintu_1

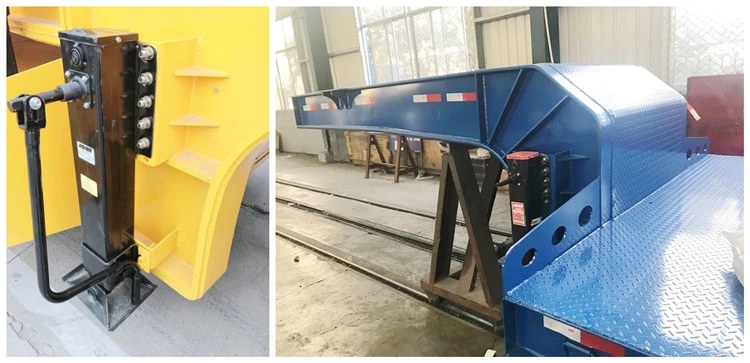

De betrouwbaarheid van een product wordt beschouwd als een belangrijke kwaliteit van het product, we kiezen het topmerk van de reserveonderdelen zoals BPW, JOST, WABCO, FUWA.... Om ervoor te zorgen dat de 4-assige diepbedoplegger een goede betrouwbaarheid heeft .

initpintu_2

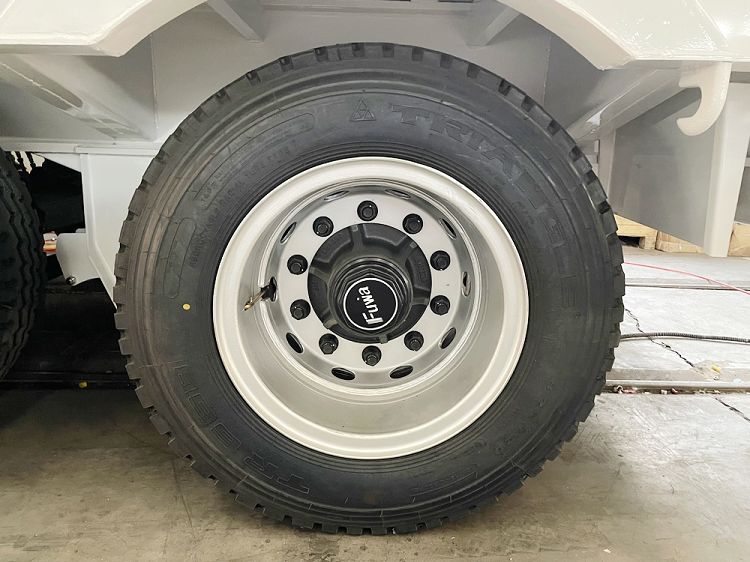

6(001)

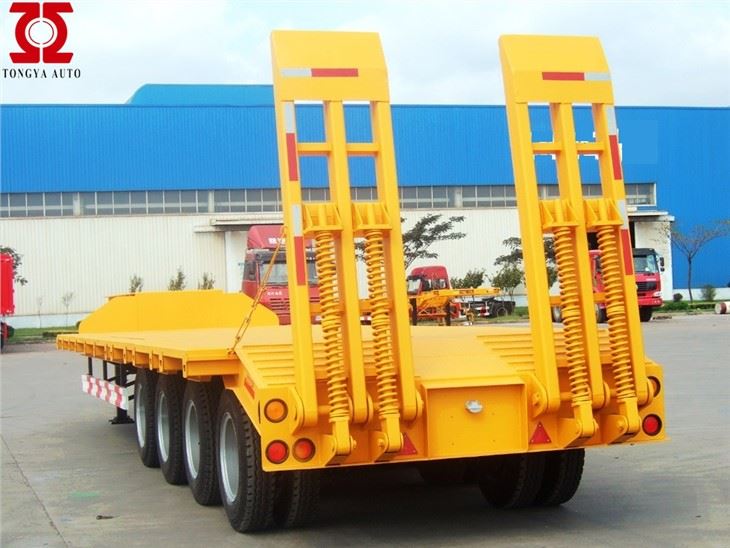

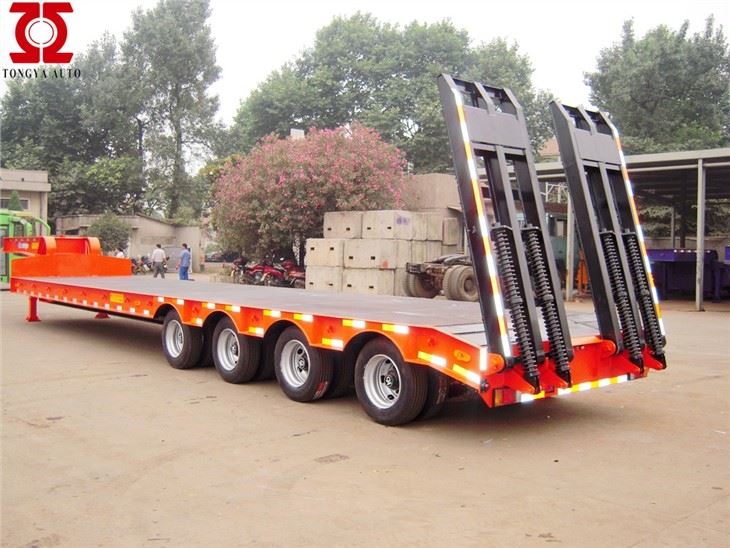

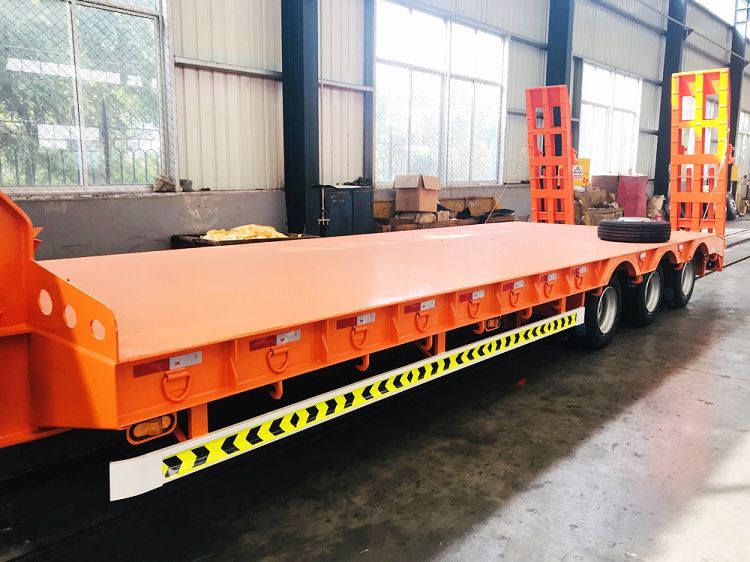

We hebben twee soorten 4-assige diepbedopleggers voor de klanten die kiezen, eerst is het platte dekmodel (oranje van de foto's), dit model is geschikt om de machines met de langere lengte te vervoeren, maar de hoogte is niet zo groot, in sommige landen noemen ze dit een semi-diepbed. Een ander model is het holle dekmodel (gele van de foto's), dit betekent dat het laaddek speciaal lager is dan de bandenhoogte, dit model is geschikt voor het dragen van de machine met een zeer hoge carrosserie, om de onderste brug of tunnel over te steken.

7(001)

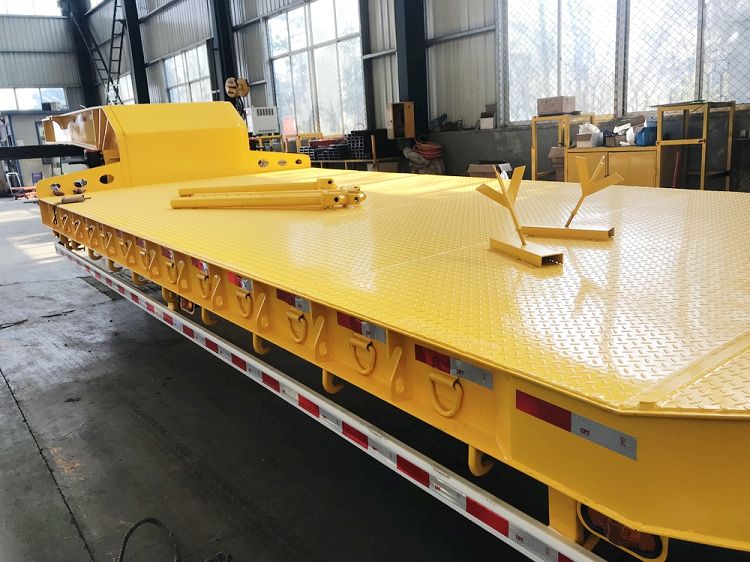

8(001)

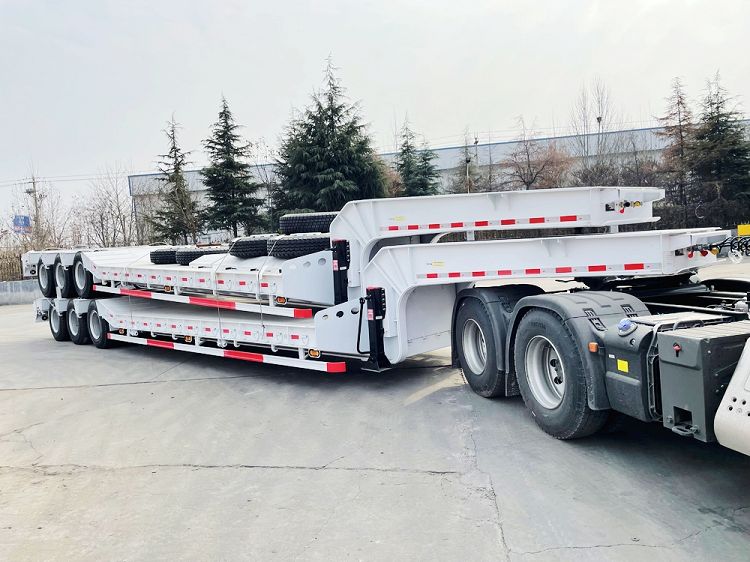

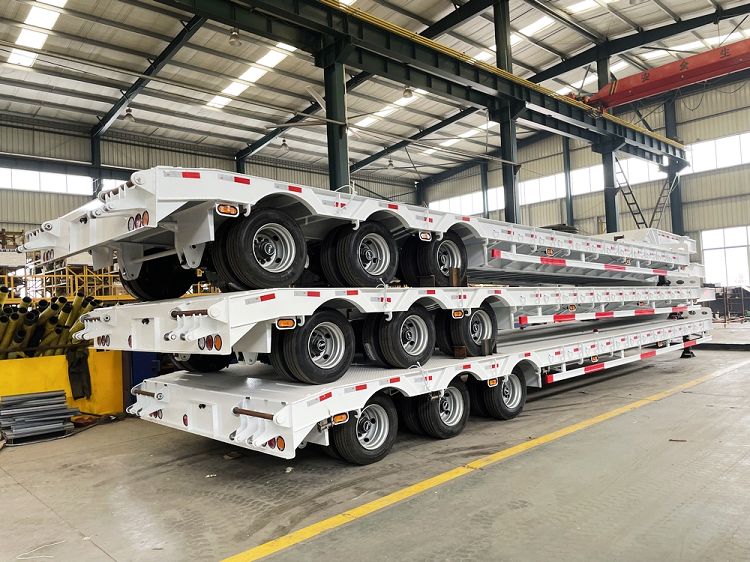

Aangezien de verzendingsvracht sinds 2021 blijft toenemen, maken we om de verzendkosten te besparen meestal 2 of 3 eenheden 4-assige diepbedopleggers in één stapel, om de lagere totale grootte voor de rederij te maken.
