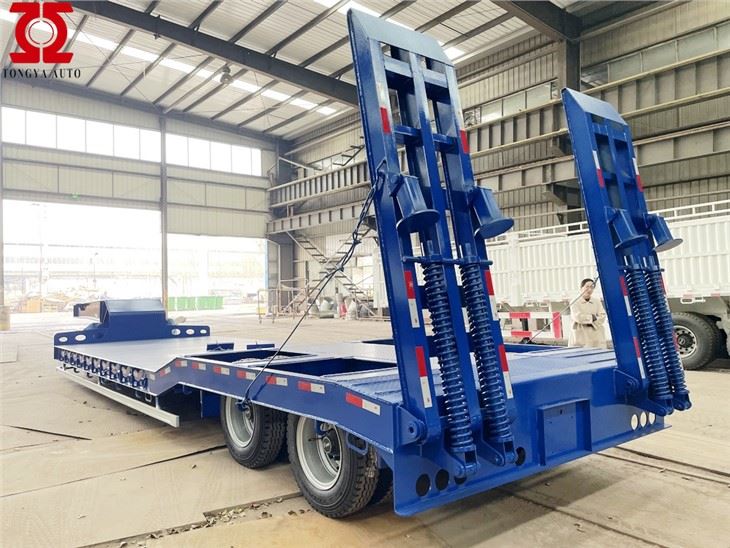

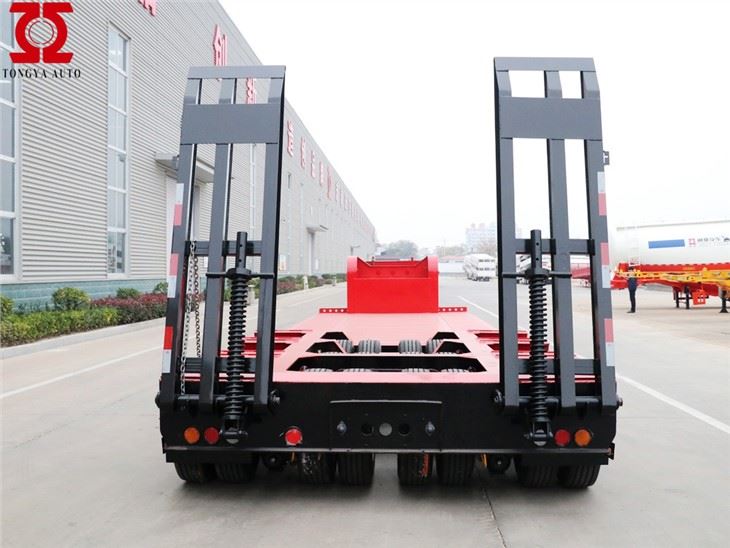

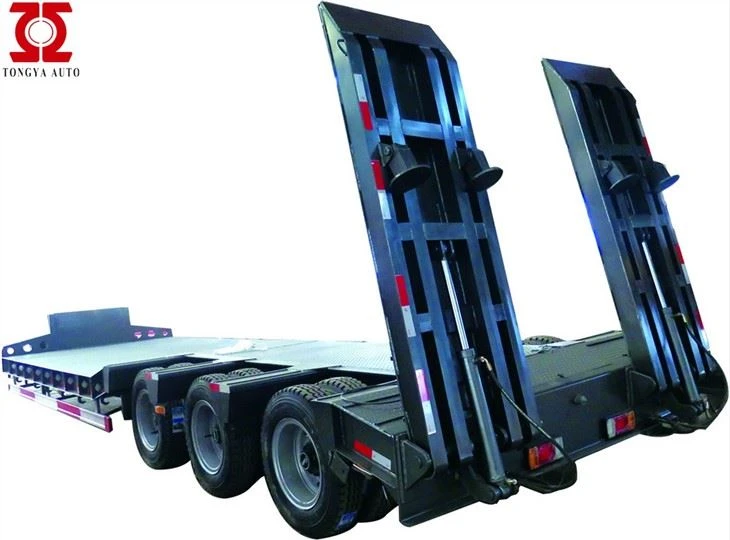

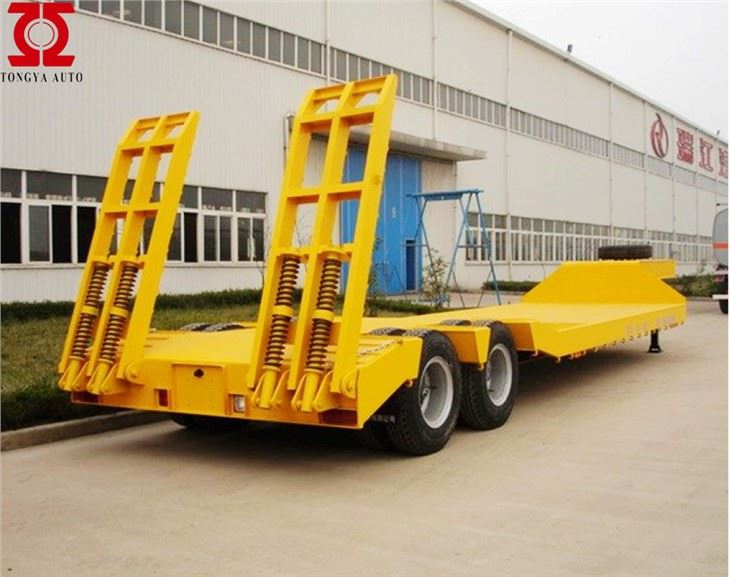

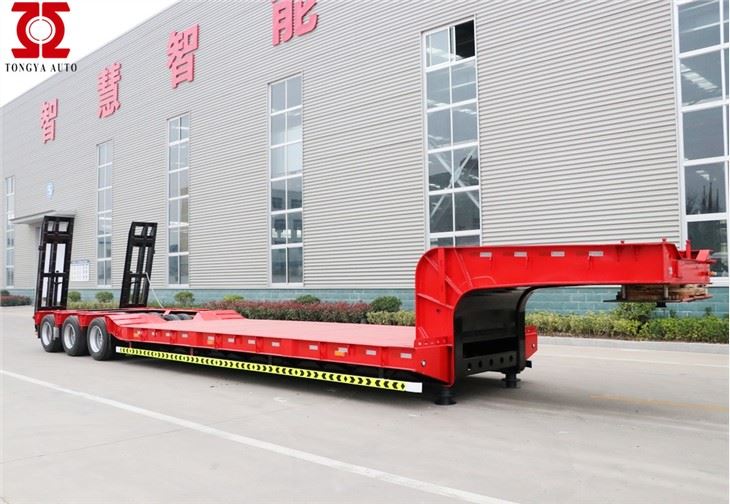

Aanhangwagen voor graafmachine

Laadcapaciteit

55 T

Totale gewicht

71.5 T

Dimensies:

Buitenafmeting

14000*3000*2950 mm
(De uiteindelijke afmetingen zijn afhankelijk van de definitieve ontwerptekeningen)

Kader:

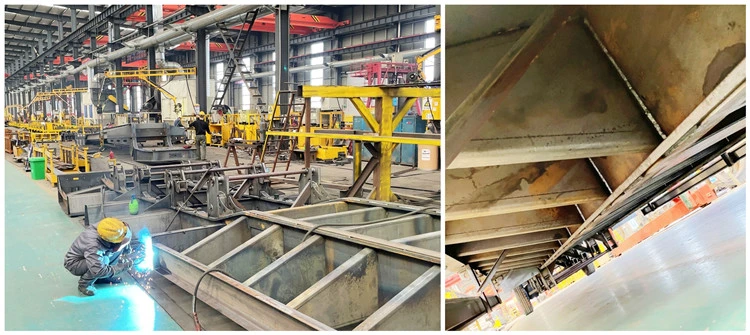

Ontwerp/lastechniek

Heavy duty en extra duurzaamheid ontworpen;
lassen door automatische Submerged-Arc-processen.

Hoofdstraal

Kiezen voor Q345B-staal met hoge weerstand,
520 mm diep gelaste I-profiel hoofdliggers
Top Flens dikte 20mm, breedte 140mm;
Bodemflensdikte 20 mm, breedte 140 mm.
Middelste Flensdikte 12mm;

Dwarsbalk

Zwaar speciaal U-staal

Zijbalk

250 mm hoge I-straal

Vloer

Traanplaat met een dikte van 5 mm

Achterladder (hellingen)

Tweedelige verenstalen ladder, (Q345B staal)

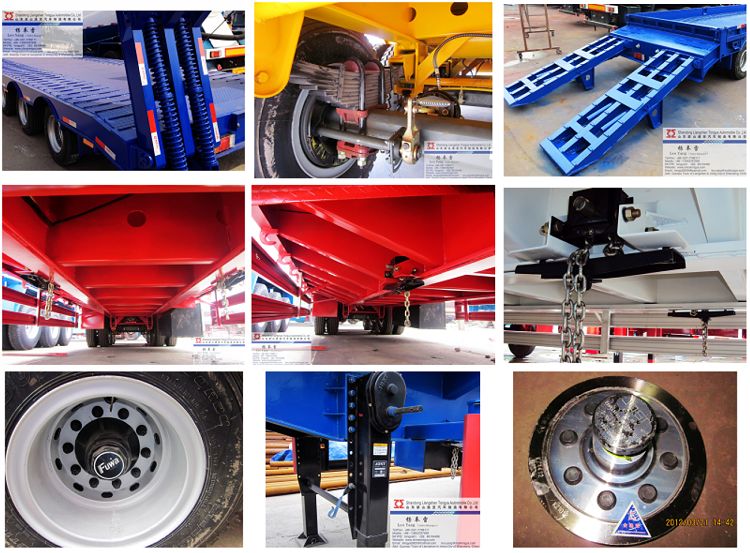

OEM-onderdelen:

As

3 *13T-capaciteit, FUWA-merk (Chinees beste merk)

Koning Pin

2.00''/3.5'' boutbout, merk JOST

Oponthoud

Heavy duty onderbouw ophanging met equalizers,
Amerikaans ontwerp (type met hoge weerstand)

Stalen veer

10st bladveer, 13 mm dikte, 90 mm breedte;

Landingspoten

Merk JOST, handmatige bediening landingspoten met zandschoen

Bandenspecificaties

8.25R20, Triangle-merk (Chinees beroemd merk)

Rand

6.5 (Chinees beroemd merk)

Aantal wiel

13 stuks (inclusief een reservewiel)

Remsysteem

WABCO relaisklep;
Vier dubbele en twee enkele remcilinders;
Twee eenheden van ISO-standaard koperachtige luchtconnector.

ABS-systeem

Zonder (Kan vrij worden gekozen, 450 USD/set)

Elektrisch:

Eén eenheid van 24V 7-pin ISO 1185-aansluiting; LED lichten

　
　
　
Diversen:

Schilderen

kleur geadviseerd door klant:

Markering

Standaard

Zijbescherming

Standaard

Reservewieldragers

Twee set zware reservewieldragers

Gereedschapskist

Een stuk (1. 0*0. 5*0. 5m), onder de zwanenhals
(met 1 bandensleutel, 1 zuigerhuls en 1 startstang)

Opmerking: alle niet genoemde details zullen worden ontworpen als de definitieve bevestiging met de klant
